Технический аудит сторонних кабельных систем: как ЭТИС помогает оптимизировать существующие объекты

Многие промышленные предприятия сталкиваются с ситуацией, когда действующие кабеленесущие системы работают уже 10–15 лет, а документов на них нет. Проектная документация утеряна, нагрузки изменились, появились новые кабельные трассы, навешенные на старые конструкции «временными» креплениями. Эксплуатировать такую систему вслепую — риск аварии и остановки производства.

Компания «ЭТИС» выводит на рынок новую сервисную услугу — технический аудит кабельных систем сторонних производителей. Это комплексное обследование объекта с выдачей экспертного заключения и дорожной карты модернизации.

Как проходит обследование

Аудит состоит из трех этапов: полевые работы, лабораторные исследования и проектный расчет.

• Инструментальная диагностика

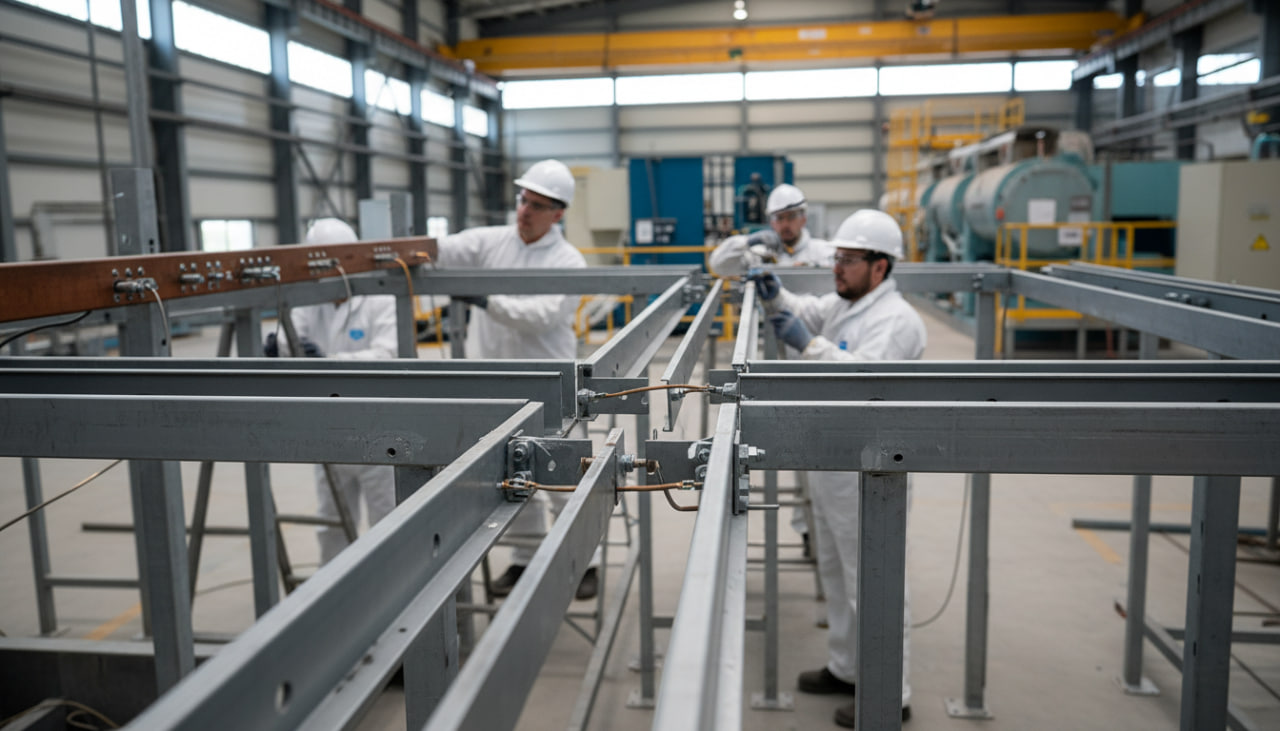

Инженеры «ЭТИС» выезжают на объект с поверенным оборудованием. Выполняются:

1. замер фактических геометрических параметров пролетов и узлов крепления;
2. толщинометрия несущих элементов — определяется остаточная толщина металла;
3. выявление скрытых дефектов: усталостные трещины в сварных швах, коррозионный износ в местах скопления влаги;
4. оценка состояния антикоррозионного покрытия (адгезия, остаточная толщина).

• Анализ нагрузок

Проектировщики «ЭТИС» собирают данные по фактической загрузке лотков и эстакад:

1. количество, тип и сечение кабелей;
2. наличие снеговых мешков на горизонтальных поверхностях;
3. ветровые нагрузки с учетом розы ветров и обледенения (для северных регионов);
4. вибрационные воздействия от работающего оборудования или транспорта.

• Поверочный расчет

С использованием российских сертифицированных программных комплексов выполняется расчет несущей способности. Проверяются:

1. прочность прогонов и траверс по СП 16.13330.2017 «Стальные конструкции»;
2. жесткость (предельные прогибы);
3. устойчивость вертикальных связей и порталов.

Коррозия: скрытая угроза

Чаще всего причиной снижения ресурса становится коррозия. Аудит выявляет характер поражения:

1. равномерная коррозия — прогнозируется остаточный ресурс;
2. питтинговая (язвенная) коррозия — опасна внезапным разрушением;
3. межкристаллитная коррозия сварных швов — требует немедленного усиления.

На основе замеров составляется карта дефектов и назначается категория технического состояния: работоспособное, ограниченно-работоспособное или аварийное.

Рекомендации и расчет экономической эффективности

Аудит завершается не просто актом фиксации дефектов. «ЭТИС» предлагает варианты решений с расчетом возврата инвестиций.

Вариант 1. Усиление конструкций

Для ограниченно-работоспособных систем разрабатывается проект усиления: установка дополнительных стоек, накладок на пояса балок, замена корродированных связей. Стоимость усиления — 20–40 % от полной замены.

Вариант 2. Частичная замена

Замена наиболее изношенных пролетов, узлов сопряжения, анкерных групп. При этом сохраняется существующая трассировка.

Вариант 3. Редизайн и полная модернизация

Если система морально устарела или нагрузки превысили проектные в 2–3 раза, предлагается новое техническое решение. «ЭТИС» выполняет перетрассировку с учетом перспективного развития предприятия, объединение разрозненных лотков в единую систему, замену материала на более коррозионностойкий (например, сталь 10ХНДП).

Почему это выгодно заказчику

Предприятие получает документ, который позволяет:

1. исключить внезапные отказы и простои оборудования;
2. планировать бюджет ремонтов на 3–5 лет вперед;
3. обосновать перед контролирующими органами безопасность эксплуатации;
4. снизить страховые риски.

«ЭТИС» проводит аудит систем любых производителей. Наша экспертиза, накопленная за 15 лет проектирования и производства, позволяет увидеть слабые места, которые не замечает эксплуатационный персонал. Оптимизация начинается с диагностики — доверьте ее профессионалам.
