Проектирование и установка кабеленесущих систем: стандарты, о которых нужно знать

Кабеленесущие системы (КНС) играют ключевую роль в обеспечении надежности и безопасности электрических и информационных сетей. В условиях современного строительства важно учитывать не только функциональность, но и соответствие установленным стандартам. В статье рассмотрим основные нормативные документы и требования к проектированию и установке КНС.

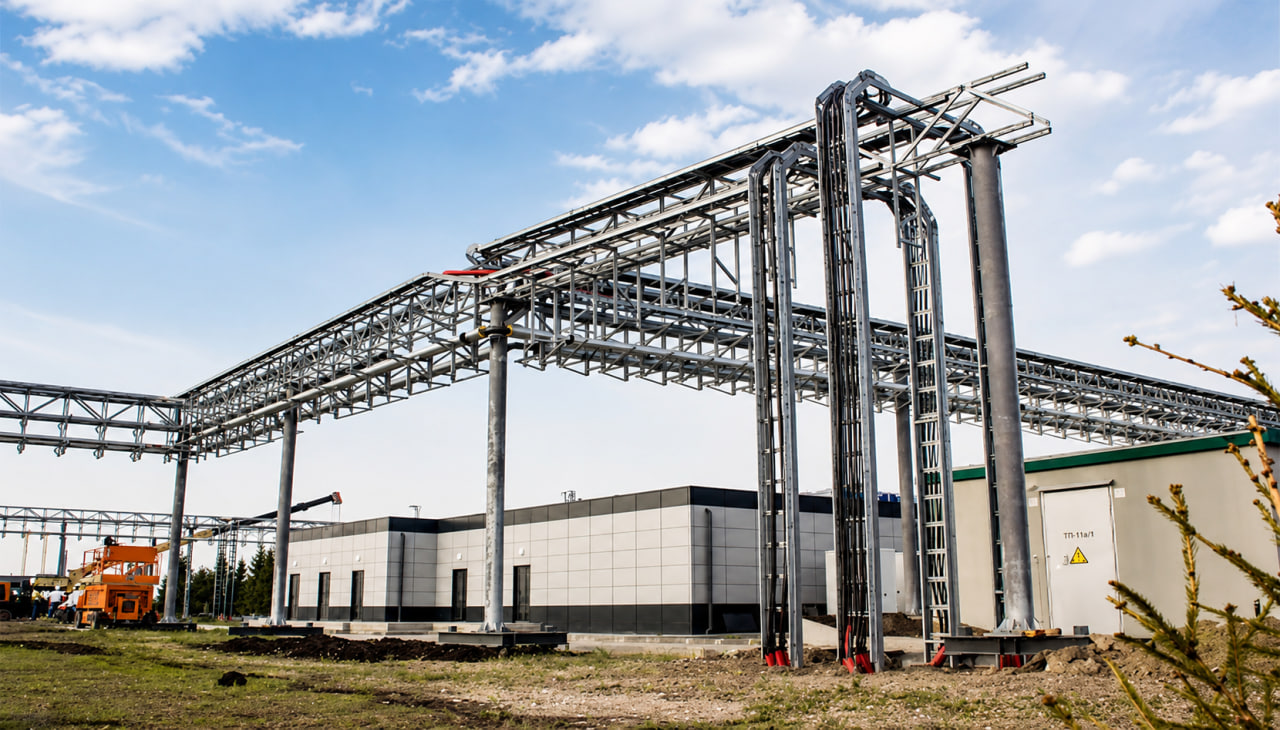

**Нормативная база **Основной документ, регламентирующий безопасное устройство и монтаж электроустановок, Правила устройства электроустановок (ПУЭ). ПУЭ содержит требования по прокладке кабельных линий внутри помещений и на уличных установках, включая кабеленесущие конструкции и эстакады.

**Другими ключевыми стандартами являются: ** – ГОСТ Р 52868-2021: определяет технические требования к кабельным лоткам и лестницам, несущим конструкциям, включая испытания на нагрузку, коррозионную стойкость и температурные условия. Несоответствие несущей способности КНС рабочей нагрузке способно стать причиной обрушения конструкции.

– ГОСТ Р 56553-2015: регламентирует монтаж слаботочных кабельных систем, подчеркивая необходимость выполнения работ квалифицированными специалистами с использованием специализированного оборудования.

**Основные требования к проектированию **При проектировании КНС важно учитывать несколько факторов:

– Типы кабелей: для различных напряжений и мощностей существуют свои стандарты, определяющие оптимальные типы кабеленесущих систем.

– Нагрузочные характеристики: необходимо правильно рассчитывать нагрузки на кабельные лотки, чтобы избежать их разрушения в процессе эксплуатации.

– Климатические условия: учет ветровых и снеговых нагрузок, а также температурных расширений критически важен для долговечности конструкции.

При монтаже следует руководствоваться Сборником правил и приказов Минэнерго России (ПУЭ), который содержит требования по прокладке кабельных линий, заполнению лотков, заземлению, радиусам изгиба кабелей и расстояниям между ними.

**Стандарты безопасности **– Пожарная безопасность: согласно ГОСТ Р 53316-2009, кабельные линии должны сохранять работоспособность в условиях пожара. Стандарт устанавливает методы испытаний на огнестойкость, отмечая минимальное значение показателя — Е15. То есть КНС должна продолжать функционировать еще 15 минут после возгорания.

– Электромагнитная совместимость: использование заземленных металлических трасс помогает снизить вероятность помех от внешних источников.

– Соответствие климатической зоне: в соответствии с ТУ 5264-001-89000286-2011 подбирается оборудование, учитывающее уровень влажности, климат, что увеличивает срок службы КНС. ГОСТ 15150-69 содержит требования по климатическому исполнению изделий

Сертификации ГОСТ Р гарантирует качество изделий, а добровольная сертификация в – их соответствие всем требованиям, применимым к данному типу продукции.

Ответственный подход к соблюдению стандартов и норм позволяет продлить срок службы КНС, а также обеспечивает безопасность работы системы. А наличие добровольного сертификата является конкурентным преимуществом.
